مبدل‌ها

مبدل‌ها
فهرست مطالب

در این فیلم با مبدل‌ها آشنا خواهید دید و مثال‌هایی در این باره برای شما بیان می‌شود.

پخش ویدئو

مبدل‌ها

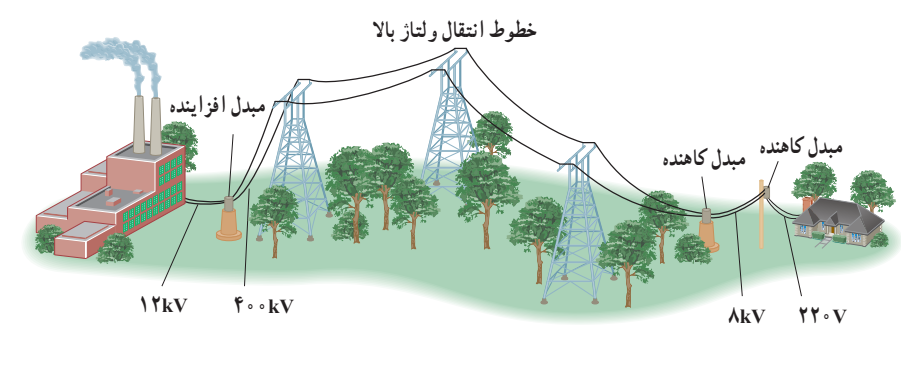

یکی از مزیت‌های مهم توزیع توان الکتریکی ac بر dc آن است که افزایش و کاهش ولتاژ ac، بسیار آسانتر از dc است. برای انتقال توان الکتریکی در فاصله‌های دور، تا جایی که امکان دارد باید از ولتاژهای بالا و جریان‌های کم استفاده کنیم. این کار اتلاف توان را در خطهای انتقال کاهش می‌دهد. همچنین با توجه به کاهش جریان میتوان از سیم‌های نازکتری استفاده و در مصرف مواد اولیه ساخت سیم صرفه‌جویی کرد. خطهای انتقال توان الکتریکی به طور معمول از ولتاژهایی در حدود  400 کیلوولت استفاده می‌کنند. از طرف دیگر، ملاحظات ایمنی و الزامات عایق‌بندی در ساخت وسایل خانگی و صنعتی، ولتاژهای به نسبت پایینتری را در محل مصرف انرژی ضروری می‌کند. ولتاژ استاندارد برای سیمکشی خانگی در ایران و بسیاری از کشورهای دیگر   220 ولت است. تبدیل ولتاژ مورد نیاز با استفاده از مبدلها صورت می‌گیرد.

مبدل آرمانی

در شکل بالا مبدلی شامل دو پیچه با تعداد دورهای متفاوت را نشان میدهد که دور یک هسته آهنی (فرومغناطیس نرم) پیچیده شده‌اند. در عمل پیچه اولیه با N1 دور به ولتاژ V1 بسته شده است پیچه ثانویه با N2 دور ولتاژ V2 را تأمین می‌کند. برای یک مبدل آرمانی که مقاومت پیچه‌های آن ناچیز است رابطه زیر برقرار است:

رابطه دور و ولتاژ در مبدل

برای آشنایی بیشتر با مبدل‌ها ویدئو آموزشی را به طور کامل مشاهده کنید.

سوالات متداول

افزایش و کاهش ولتاژ جریان ac، بسیار آسانتر از dc است.
